M210系列外框寬度為21cm,專門為六拉及八拉大面積開窗設計,下框可選做無障礙規劃、車庫出入銅條、常規水檔,內框採用金美滿最高M150規格,兼顧美觀與出入安全及便利性。

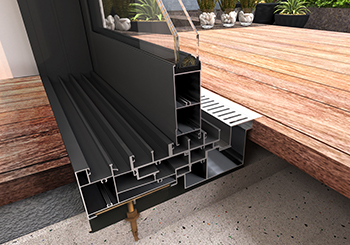

無軌道大面積落地窗結構解析
金美滿無障礙落地窗考慮到台灣多風雨的特性,下框軌道採用隱藏式排水結構設計,將潑至落地窗的雨水,全部蒐集至下方隱藏式排水槽導出,避免地面積水。
![金美滿無障礙落地窗結構](https://www.jin-meiman.com/MChun-asset/image/windows_m210/M210-Sphoto.jpg)
▲ 下框軌道採用無門鑑設計,輪椅、嬰兒推車皆可輕鬆通過
金美滿落地窗軌道種類
所有氣密窗系列通用
![金美滿落地窗軌道種類_無障礙軌道](https://www.jin-meiman.com/MChun-asset/image/windows_m210/type1.png)

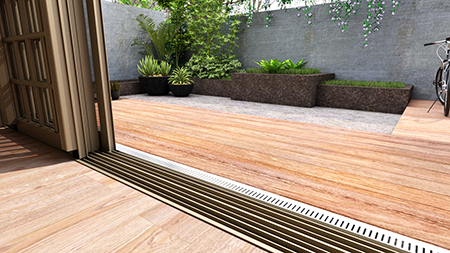

▲ 無障礙落地窗軌道
適用於有雨遮陽台,對於居家有幼兒或是使用輪椅的成員,或是年長的長者,為了出入安全防止跌倒、碰撞產生安全疑慮,無障礙落地出入窗,不犧牲景觀又能兼顧安全
![金美滿落地窗軌道種類_銅板軌道](https://www.jin-meiman.com/MChun-asset/image/windows_m210/type2.png)
▲ 落地窗銅板軌道
適用於車庫車輛出入,早期尚未開發無障礙式軌道設計時亦可以當作是方便輪椅出入使用,但相較於無障礙軌道設計,銅板軌道無水密性、氣密性且無排水效能,所以銅板軌道僅適和安裝於不會被風雨影響的位置
![金美滿落地窗軌道種類_銅板軌道](https://www.jin-meiman.com/MChun-asset/image/windows_m210/type3.png)

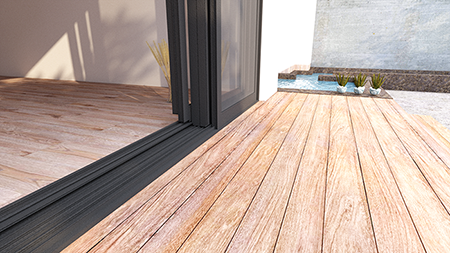

▲ 窗戶型落地窗高低軌道
常規窗戶階梯型排水設計,適用於受風雨位置,兼顧大面積開窗與排水、氣密性性能
各型氣密窗使用案例3D示意
M150 單層玻璃氣密落地窗
二拉氣密窗 – 無開天樣式
M150 單層玻璃氣密落地窗
二拉氣密窗 – 無開天樣式
隔音性 STC 37 dB
氣密性 2等級
水密性 1,750Pa
抗風壓 5,000Pa
![M150型2拉氣密落地窗、景觀窗 金美滿M150型2拉單層玻璃景觀窗氣密落地窗](https://www.jin-meiman.com/MChun-asset/image/window_segmentation/01_M150單層玻璃氣密窗_2拉無開天_客廳.png)
M150 單層玻璃氣密落地窗
二拉氣密窗 – 上開天樣式
M150 單層玻璃氣密落地窗
二拉氣密窗 – 上開天樣式
隔音性 STC 37 dB
氣密性 2等級
水密性 1,750Pa
抗風壓 5,000Pa
![M150型2拉開天型氣密落地窗、景觀窗 金美滿M150型2拉開天型單層玻璃景觀窗氣密落地窗](https://www.jin-meiman.com/MChun-asset/image/window_segmentation/02_M150單層玻璃氣密窗_2拉上開天_客廳.png)
M150 防盜型氣密落地窗
三拉氣密窗 – 上開天樣式
M150 防盜型氣密落地窗
三拉氣密窗 – 上開天樣式
隔音性 STC 37 dB
氣密性 2等級
水密性 1,750Pa
抗風壓 5,000Pa
![M150防盜型3拉開天氣密落地窗 金美滿M150防盜型3拉開天單層玻璃氣密落地窗](https://www.jin-meiman.com/MChun-asset/image/window_segmentation/03_M150防盜型氣密窗_3拉有開天_客廳.png)
M150 單層玻璃氣密落地窗
二拉氣密窗 – 無開天樣式
M150 單層玻璃氣密落地窗
二拉氣密窗 – 無開天樣式
隔音性 STC 37 dB
氣密性 2等級
水密性 1,750Pa
抗風壓 5,000Pa
![M150型3拉開天型氣密落地窗、景觀窗 金美滿M150型3拉開天型單層玻璃景觀窗氣密落地窗](https://www.jin-meiman.com/MChun-asset/image/window_segmentation/04_M150單層玻璃氣密窗_3拉有開天_客廳.png)
M125 單層玻璃氣密落地窗
三拉氣密窗 – 無開天+推射固定窗組合樣式
M125 單層玻璃氣密落地窗
三拉氣密窗 – 無開天+推射固定窗組合樣式
隔音性 STC 36 dB
氣密性 2等級
水密性 1,350Pa
抗風壓 5,000Pa
![M150型3拉氣密落地窗、景觀窗 金美滿M125型3拉單層玻璃景觀窗氣密落地窗](https://www.jin-meiman.com/MChun-asset/image/window_segmentation/05_M125單層玻璃氣密窗_3拉無開天_組合窗_娛樂室.png)
M115 防盜型氣密窗
四拉氣密窗 – 無開天樣式
M115 防盜型氣密窗
四拉氣密窗 – 無開天樣式
隔音性 STC 37 dB
氣密性 2等級
水密性 1,750Pa
抗風壓 5,000Pa
![金美滿M115防盜型4拉氣密窗 金美滿M115防盜型4拉氣密窗](https://www.jin-meiman.com/MChun-asset/image/window_segmentation/06_M115防盜型氣密窗_4拉無開天_工業風.png)
M115 防盜型氣密窗
四拉氣密窗 – 無開天樣式
M115 防盜型氣密窗
四拉氣密窗 – 無開天樣式
隔音性 STC 35 dB
氣密性 2等級
水密性 1,350Pa
抗風壓 5,000Pa
![金美滿M115防盜型4拉氣密窗 金美滿M115防盜型4拉氣密窗](https://www.jin-meiman.com/MChun-asset/image/window_segmentation/07_M115防盜型氣密窗_4拉無開天_新古典風格.png)
M115 防盜型氣密窗
四拉氣密窗 – 有開天樣式
M115 防盜型氣密窗
四拉氣密窗 – 有開天樣式
隔音性 STC 35 dB
氣密性 2等級
水密性 1,350Pa
抗風壓 5,000Pa
![金美滿M115防盜型4拉氣密落地窗 金美滿M115防盜型4拉氣密落地窗](https://www.jin-meiman.com/MChun-asset/image/window_segmentation/08_M115防盜型氣密窗_4拉落地窗有開天_室外院子.png)
M115 單層玻璃氣密窗
四拉氣密窗 – 無開天樣式
M115 單層玻璃氣密窗
四拉氣密窗 – 無開天樣式
隔音性 STC 35 dB
氣密性 2等級
水密性 1,350Pa
抗風壓 5,000Pa
![金美滿M115型4拉氣密落地窗 金美滿M115型4拉氣密落地窗](https://www.jin-meiman.com/MChun-asset/image/window_segmentation/09_M115單層玻璃氣密窗_4拉落地窗無開天_後院.png)
M210 單層玻璃氣密窗
六拉氣密窗 – 無開天樣式
![金美滿M115型6拉氣密落地窗 金美滿M115型6拉氣密落地窗](https://www.jin-meiman.com/MChun-asset/image/window_segmentation/10_M210單層玻璃氣密窗_6拉無開天_客廳.png)
關鍵的起點 – 電銲施工
![](https://www.jin-meiman.com/MChun-asset/image/typeofMseries-intro20211230/6-1.png)
固定片應在四邊外框皆安裝,安裝位置為距外框四邊角的10~15公分處安裝,而其他位置的固定片與固定片之間距則以40~50公分為宜,如此窗框才能有一定的穩固性,不致於在風壓過大或搖晃過劇時,而發生鬆動甚至是脫落
